功率因数校正的作用

在给新客户介绍我们电源的时候，“我们电源是带有主动PFC功能的。”这句话总是作为电源的基本特点之一介绍给客户。那么什么是PFC呢，它有什么作用？

PFC是英文“Power Factor Correction”的缩写，直译为“功率因数校正”。分为被动功率因数校正（功率因数较低）和主动功率因数校正。

那什么又是功率因素呢？功率因数定义为

P是有功功率，它是一台设备真正变成热量或机械能或电能输出的功率。比如一台电源实际工作的时候输出20V，10A，那它的有功功率就是200W。

S是视在功率，它是输入进这台电源的电压有效值和电流有效值乘积，是电网实实在在要输送给这台电源的总能量。

这个比值PF越接近 1，就说明这台设备电能利用得越好，越充分。普通没有PFC的开关电源，PF值很低，一般只有0.5左右。

为什么要进行功率因数校正？

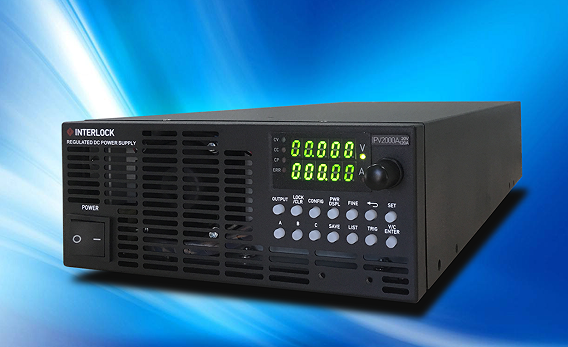

一般可以做到PF=0.95～0.99。英特罗克的开关电源都采用主动功率因数校正，PF≥0.99。

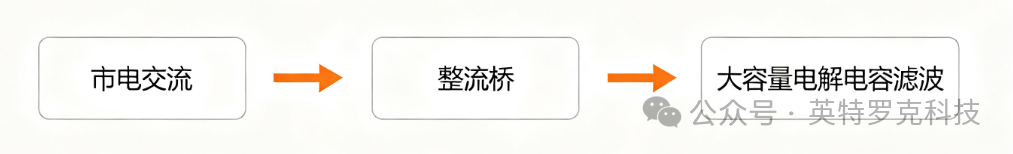

传统简易的开关电源可以简单看作是电容输入型整流电路，市电经整流桥之后直接接入大容量滤波电解电容。

这种方式产生的电流是一个一个周期性的尖峰输入。根据傅立叶变换，我们就能把这一个一个尖峰分解成一个50Hz（市电的频率）的原始基波和一堆频率更高（50Hz的奇数倍）的正弦波（谐波）的组合。

这些谐波会污染电网，主要表现为：谐波的低频部分（特别是三次谐波150Hz）会相互叠加，使零线过载，变压器发热，整个片区的电压波形畸变。一台设备对整个电网的影响很微弱，但是现在开关电源非常普及，大到几十千瓦的设备电源，小到十几瓦的充电器，一个区域有成百上千的开关电源，它们就会叠加波形，放大这个谐波影响。另外一个谐波的高频部分（EMI 噪声）会干扰一个房间或是一栋楼内的其它用电设备。
