电动汽车线束温升测试电源选型建议

温升测试，目的是看线束在通电流的时候到底能有多烫。依据 GB/T 20234、GB/T 37133 还有 USCAR-2 这些标准，我们要测在额定电流、甚至过载电流的情况下，线束和端子的发热是不是在可控范围内。

干过这个活的人都知道，电源要是选不对，数据基本就废了。下面聊聊一台靠谱的温升测试电源到底该看哪些功能和参数。

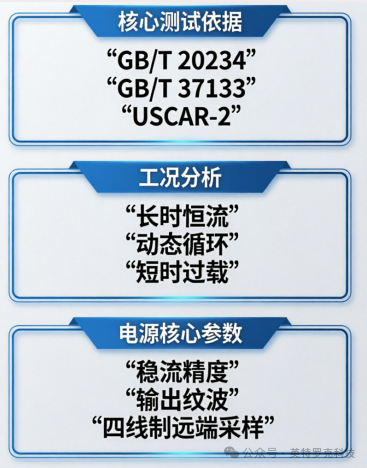

核心测试依据与工况分析

选电源之前，先得搞清楚咱们被测件要经受哪些工况。目前主要参考这几个标准：GB/T 20234.1-2023（充电接口）、GB/T 37133-2025（高压连接系统）、以及美标的 SAE/USCAR-2 Rev.7 (2020)。

综合下来，一台测试电源必须能对付下面三种情况。

1. 长时恒流温升（基础项）

测试要求：

持续输出额定电流，等到温度稳定为止。通常要几小时，大线束可能要半天。

标准依据：

GB/T 37133-2025 第5.5条：额定电流下，高压连接系统的温升 ≤55K。

GB/T 37133-2025 第6.7条：温升试验方法，就是施加额定电流直到温度稳定。

GB/T 20234.1-2023 附录B：充电接口同样要求恒流温升。

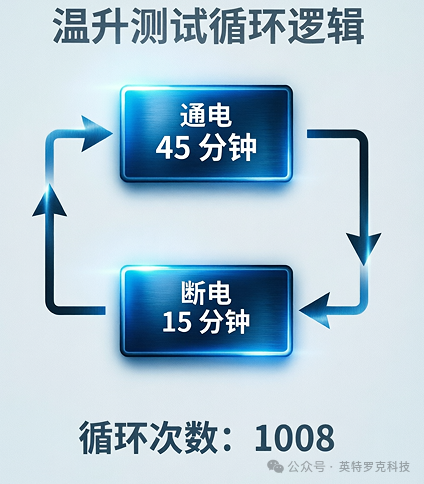

测试要求：

通电45分钟，断电15分钟，这样算一个循环。一共要跑 1008个循环。

标准依据：

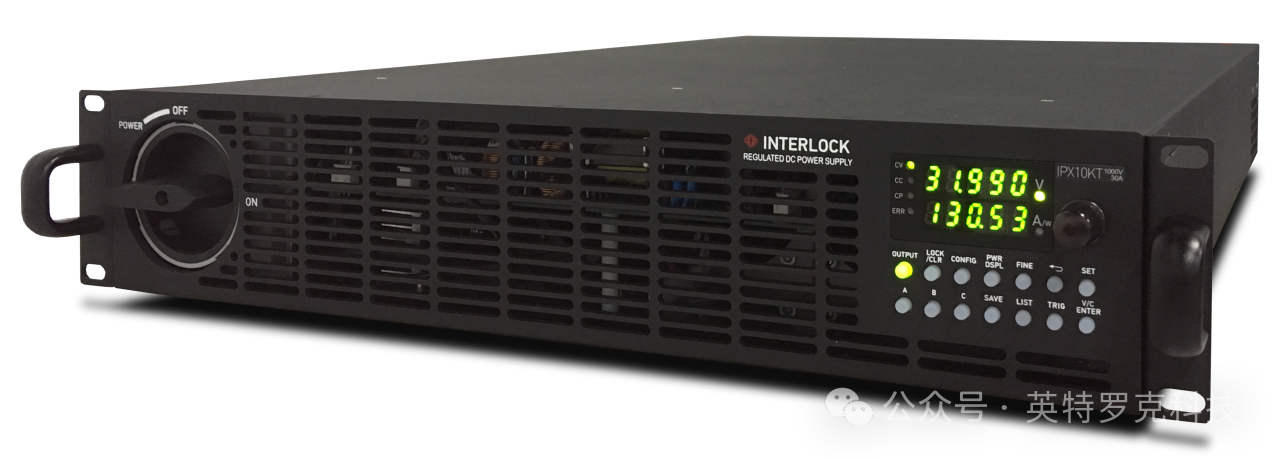

 SAE/USCAR-2 Rev.7 (2020) 的第 5.3.4 节 —— 电流循环测试。原文写得很清楚：每个循环 ON 45分钟，OFF 15分钟，连续完成1008个循环。英特罗克 IPX-T 系列电源内置的波形 List 功能，最大循环次数可达 60000 次，能够完美契合这一严苛的测试标准。

注意：虽然国标 GB/T 37133 主要看稳态温升，但现在很多主机厂的企标里，高压连接器也被要求过这个循环测试。

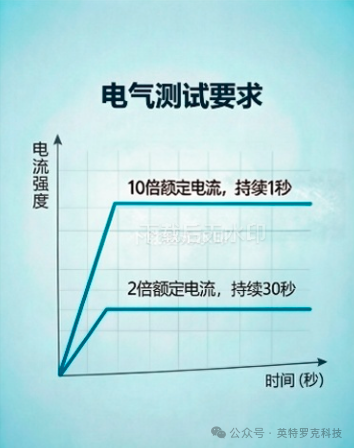

测试要求：

2倍额定电流，持续30秒。

10倍额定电流，持续1秒。（这里要特别说明：网上有些资料写10ms，我专门查了GB/T 37133-2025原文，第5.7条写的是“10倍额定电流，持续时间1秒”。所以大家按1秒来，别搞错。）

标准依据：

GB/T 37133-2025 第5.6条：2倍额定电流，30秒。

GB/T 37133-2025 第5.7条：10倍额定电流，1秒。

电源核心参数

1. 稳流精度：必须“恒流模式”

原理：

线束电阻很小，温升测试本质就是测 I²R 发热。你电流不准，发热功率直接平方级误差。

普通电源带低阻负载的时候，稳流精度差。随着线束温度升高，电阻变大，电流会飘。我们以为一直通着250A，实际已经掉到247A或者跳到253A了。
 我们可以计算：电流偏差1%，发热功率偏差 (1.01)² ≈ 1.0201，也就是发热量多了2%。这样，温升数据已经没有可信度！

建议：

普通测试：精度 ≤1% F.S. 就能用。

严格测试（比如CNAS认可实验室）：精度最好做到 ±0.1% ~ ±0.25% F.S.。

另外注意：精度百分比一般是以满量程为参考，你如果用1000A的电源只输出100A，低量程段的误差可能会更大，这点要心里有数。

2. 输出纹波：拒绝“虚假温升”

原理：

焦耳定律 Q=I²Rt，发热量和电流平方成正比。

很多人以为直流电源就是纯直流。实际上开关电源都有纹波，也就是交流分量。这个交流分量会在导体上引起额外的趋肤效应和磁滞损耗（虽然几百赫兹的纹波趋肤效应很弱，但如果电源品质差、纹波频率能到kHz级，这个影响就明显了），导致线束比通纯直流的时候更热。最后你的样品被错误地判成不合格。

建议：

我们需要尽可能纯净的直流。尽管绝对纯净的直流电仅为理论理想状态，但英特罗克IPX-T系列电源凭借低于0.1%的超低纹波系数，能够提供极高纯度的直流输出，是进行精密温升测试的理想选择。

行业内比较公认的指标：纹波系数 ≤0.3% ~ 0.5%（测量时记得用20MHz带宽限制，满负载下测）。

有些专业线束温升测试系统会直接要求“纹波 ≤0.3% + 10mV”。

3. 四线制（Kelvin）远端采样：解决“线损”干扰

原理：

欧姆定律 U=IR，你总得准确知道被测件两端的电压。

测试几百安培的时候，连接电源和线束的电缆本身也有电阻，会产生压降。如果用的是普通的两线制接法，电源显示的电压是“电缆压降+线束压降”，你根本算不准线束的真实电阻，更没法监控温升过程中的电阻变化趋势。

建议：

必须选支持四线制（Remote Sense）的电源。

接线的时候，把两根细的电压采样线直接夹在被测线束的端子上，让电源自己去补偿掉大电缆上的压降。

GB/T 37133 里要求精确测量接触电阻，没有四线制根本做不到。

4. 动态响应与保护

循环测试的时候，每45分钟要通断电一次。如果电源的软启停没做好，或者样品接触不良导致电阻突变，普通电源可能会输出一个电压尖峰，可能对价值昂贵的连接器端子造成损坏。

建议：

部分客户的产品温升测试需要电源要有软启动/软停止功能，以及<10ms的动态响应。

更为实用的是，该方案支持温度联动保护功能。通过在测试样品上布置热电偶，一旦温升超过55K或绝对温度达到105℃，电源即可在毫秒级内自动切断输出。这种自动化保护机制，有效规避了传统人工监控与手动急停的滞后性和安全隐患。为此，英特罗克全系开关电源均配备了完备的模拟信号控制接口。当外部温度监测系统检测到过温异常时，只需向英特罗克的电源模拟接口传送一个开关量信号，电源即可在毫秒量级内迅速关断输出，确保测试安全。

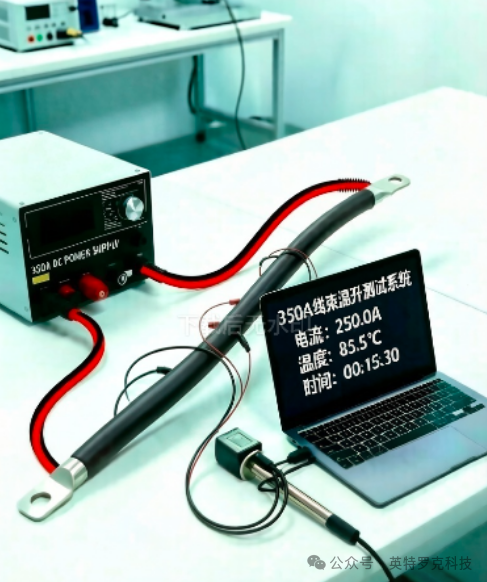

测试系统搭建建议

电源选对了，接线和布局也不能马虎，否则数据照样是废的。

1. 接线方式

必须四线制，这点前面说了。

电流线要够粗，几百安培的测试最好用水冷电缆或者定制低阻铜排。连线自己发热会干扰环境温度，而且压降很大可能导致电源提前进入限压保护。

电压采样线用双绞线，紧贴被测端子走线，远离大电流母排和变压器，别让强磁场在上面感应出乱七八糟的电压。

2. 热电偶布置

GB/T 20234 里明确描述，热电偶要放在温升最高的点。对于线束来说，一般是端子压接处或者插针接触点。

固定方法：用导热胶或者高温胶带贴紧。千万别用普通胶带随便一粘、悬空在那里——那样我们测的是空气温度，不是端子温度，温升能差十几度。

3. 环境温度监控

温升 = 实测温度 - 环境温度。所以环境温度测不准，一切都白搭。

环境温度探头放在距离被测件1米左右、没有热辐射影响的地方。有些标准（比如USCAR-2）要求更近一点（15 cm ~ 60 cm），咱们做内部测试的话，1米也能接受，但一定要避免空调出风口或者门口穿堂风。

无风环境：如果有风扇吹着样品，散热好，温升数据会偏低，那就自欺欺人了。测试期间关掉通风，门窗关好。
