新能源汽车充电桩连接器温升和接触电阻测试
充电桩发展
随着我国大力倡导低碳高效的新能源技术开发，电动汽车的相关行业迎来了高速蓬勃的发展。与之紧密相关的电动汽车的续航问题一直是用户关注的焦点。一方面需要电池厂商研发更高功率密度的先进电池，另一方面国家也在积极倡导和布局电动汽车充电桩的建设。中国电动汽车充电基础设施促进联盟最新数据显示，截止2024年2月，全国充电基础设施累计数量已达902.3万台，2023年公共充电桩增量为92.9万台，同比上升42.7%；预计2024年新增公共充电桩108.4万台。
国标要求
虽然如此巨大数量的充电桩正在投入使用，但不同厂家研发生产的充电桩品质却各有不同。国家在2023年9月发布的《电动汽车传导充电用连接装置 第1部分：通用要求》文件，对充电桩的研发生产进行了规范要求。其中对充电桩连接器的端子和端头，明确要求需要进行温升和接触电阻测试。
英特罗克的部分充电桩客户就需要对自己产品的连接器进行这两个参数的指标测试，以满足国标要求。他们通常会选择IPX-S系列400A、600A规格的电源来搭建测试系统，或是并联使用来搭建更大电流的测试系统。
温升测试系统示意图
测试系统主要由上位机、程控电源、待测试样品组和温度测量仪四大部分组成。

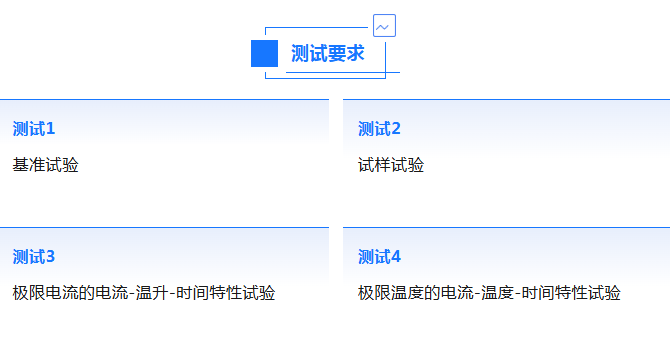

测试要求
试验步骤
·如图所示连接被试连接器，电源和电脑，将被测试连接器置于温度T0（-20℃～40℃）。
·在电脑端软件设置供电电源的电流为充电桩的额定电流（如400A、600A）或者最大电流，记录温度T0，通电后以至少1Hz的速率读取温度传感器的温度值并记录，直到充电接口温度达到（90- T0）K时候停止试验。
绘制不同环境温度T0下，充电接口加载不同试验电流的温升-时间曲线。
接触电阻测试系统示意图
测试系统主要由上位机、程控电源、待测试样品组和电阻测量仪四大部分组成。
试验步骤
·如图连接被试连接器，电源和电脑。
·在电脑端软件设置电源的额定电流400A、600A或者最大电流，通电时长90分钟，断开30分钟，至少循环1008小时，每天至少读取一次AB点之间的电阻值并记录。
·电阻值变化应在国标范围内。
在以上的多个试验中，对于电流的设置的改变，通电的持续时间，当前实际电流的查询，数据的记录，用户都可以通过上位机对IPX-S电源进行操作。特别是试验中要求长时间的重复性的进行一些操作，IPX-S的程控功能都能够非常可靠高效的完成。
