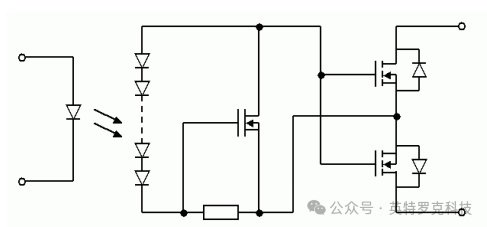

光MOS本质上是一种固态继电器，它的核心在于“电-光-电”的转换与隔离。当我们在输入端施加一个微弱的电信号时，输入端的发光二极管（LED）就会发光。这束光照射在输出端的光电元件（通常是一个光电二极管阵列）上 转化为电压，这个电压驱动输出端的功率MOSFET。当MOSFET的栅极电压达到阈值，负载电路随之导通。

反之，当输入信号消失，LED熄灭，光电元件停止产生电压，MOSFET栅极上存储的电荷通过内部集成的泄放电阻被释放，导电沟道消失，电路瞬间切断。整个过程没有物理摩擦，没有电弧火花。

光MOS的出现，解决了传统机械继电器难以克服的一些痛点：

首先是寿命大大增加，因为没有会磨损的触点，光MOS动作次数理论上不受限制，非常适合需要频繁切换的场景。不过它的电气寿命仍受内部LED光衰等半导体老化因素的制约，在实际设计中仍需考虑长期可靠性。

其次是静音与抗干扰，没有线圈吸合的噪音，也不会产生电磁干扰（EMI），这使得它成为医疗监护仪、精密测试仪器等敏感设备的首选。

此外，光MOS的开关速度可达微秒级甚至更快，体积却只有传统继电器的几分之一，完美契合了现代高密度PCB板的设计需求。

在实际应用中，光MOS绝大多数时候并非处于持续导通的静态，而是以高频或低频的脉冲形式进行开关动作。如果仅用直流电测试，只能验证器件在某一时刻的静态性能，却无法评估其在动态应力下的可靠性。

通过可编程脉冲电源或者信号源（根据情况选择是否加放大器）产生脉冲电压，测试工程师可以为输入端的LED（含限流电阻）提供方波信号（例如100毫秒导通，100毫秒关断）。用这种周期性的脉冲来进行光MOS的筛选。只有通过这种模拟真实工况的长时间测试，那些最终被封装进各种精密设备中的光MOS，才可能真正做到稳定可靠。
